Adalah kabel yang terdiri atas sebuah konduktor silindris luar mengelilingi sebuah wire di dalamnya , yang terdiri atas dua elemen utama , elemen yang terletak ditengah merupakan sebuah konduktor tembaga . Bagian ini dikelilingi oleh lapisan insulasi , setelah material insulasi ini terdapat anyaman tembaga yang menjadi wire kedua dalam sirkuit .

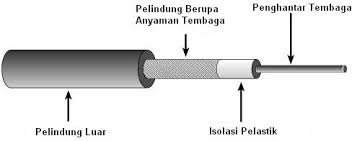

- Gambar kabel coaxiall dan penjelasan bagian-bagian kabel :
Pelindung luar, merupakan bagian dari pelindung yang keras. Pelindung luar ini digunakan untuk melindungi kabel coaxial dari benturan fisik yang keras dan juga untuk melindungi dari gangguan hewan-hewan pengerat ( sehingga bahannya biasanya dibuat dari bahan yang tidak disukai oleh hewan pengerat seperti tikus ).
Pelindung berupa anyaman serat tembaga, untuk melindungi kabel dari EMI ( Electro Magnetic Interference ) yang dihasilkan oleh kabel-kabel yang berada di sekitarnya, sehingga dapat menghasilkan kecepatan transmisi yang lebih tinggi jika dibandingkan dengan kabel twisted-pair ( yang sangat rentan terhadap interfensi dari luar kabel ).
Isolator pelastik, untuk membantu menfilter sinyal-sinyal interferensi dari luar kabel sehingga inti kabel dapat dibuat bebas dari sinyal interferensi dari luar.
*Twisted pair (UTP dan STP)Twisted pair (pasangan berpilin) adalah sebuah bentuk kabel di mana dua konduktor digabungkan dengan tujuan untuk mengurangi atau meniadakan .
* Fiber Optik
Kabel fiber optic merupakan media networking yang mampu digunanakan untuk transmisi-transmisi modulasi. Jika dibandingkan media-media lain, fiber optic memiliki harga lebih mahal, tetapi cukup tahan terhadap interferensi elektromagnetis dan mampu beroperasi dengan kecepatan dan kapasitas data yang tinggi. Kabel fiber optic dapat mentransmisikan puluhan juta bit digital perdetik pada link kabel optic yang beroperasi dalam sebuah jaingan komersial. Ini sudah cukup utnuk mengantarkan ribuan panggilan telepon.
Beberapa keuntungan kabel fiber optic:
- Kecepatan: jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi, mencapai gigabits per second
- Bandwidth: fiber optic mampu membawa paket-paket dengan kapasitas besar.
- Distance: sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan “refresh” atau “diperkuat”.
- Resistance: daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor, atau bahkan kabel-kabel transmisi lain di sekelilingnya.
Maintenance: kabel-kabel fiber optic memakan biaya perawatan relative murah.
Tipe-tipe kabel fiber optic:
- Kabel single mode merupakan sebuah serat tunggal dari fiber glass yang memiliki diameter 8.3 hingga 10 micron. (satu micron besarnya sekitar 1/250 tebal rambut manusia)
- Kabel multimode adalah kabel yang terdiri atas multi serat fiber glass, dengan kombinasi (range) diameter 50 hingga 100 micron. Setiap fiber dalam kabel multimode mampu membawa sinyal independen yang berbeda dari fiber-fiber lain dalam bundel kabel.
- Plastic Optical Fiber merupakan kabel berbasis plastic terbaru yang memiliki performa familiar dengan kabel single mode, tetapi harganya sedikit murah.
Kontruksi kabel fiber optic
- Core: bagian ini merupakan medium fisik utama yang mengangkut sinyal-sinyal data optical dari sumber ke device penerima. Core berupa helai tunggal dari glass atau plastik yang kontinyu (dalam micron). Semakin beasr ukuran core, semakin banyak data yang dapat diantarkan. Semua kabel fiber optic diukur mengacu pada diameter core-nya.
- Cladding: merupakan lapisan tipis yang menyelimuti fiber core.
- Coating: adalah lapisan plastik yang menyelimuti core dan cladding. Penyangga coating ini diukur dalam micron dan memilki range 250 sampai 900 micron.
- Strengthening fibers: terdiri atas beberapa komponen yang dapat menolong fiber dari benturan kasar dan daya tekan tak terduga selama instalasi
- Cable jacket: merupakan lapisan terluar dari keseluruhan badan kabel.
*Penyambungan/koneksi kabel UTP untuk
sambungan straigtn cable dan crossover cable
